一、產品概述

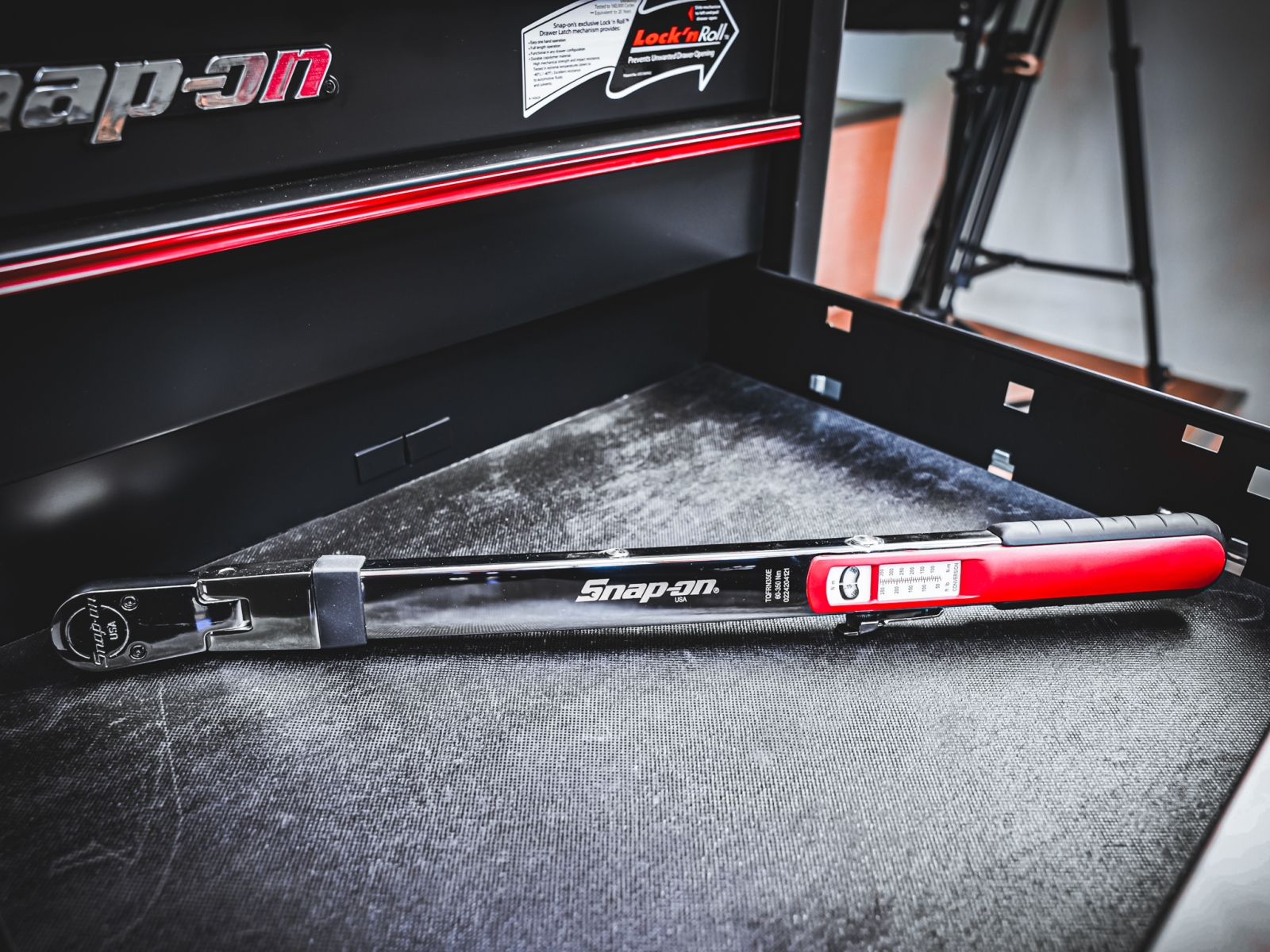

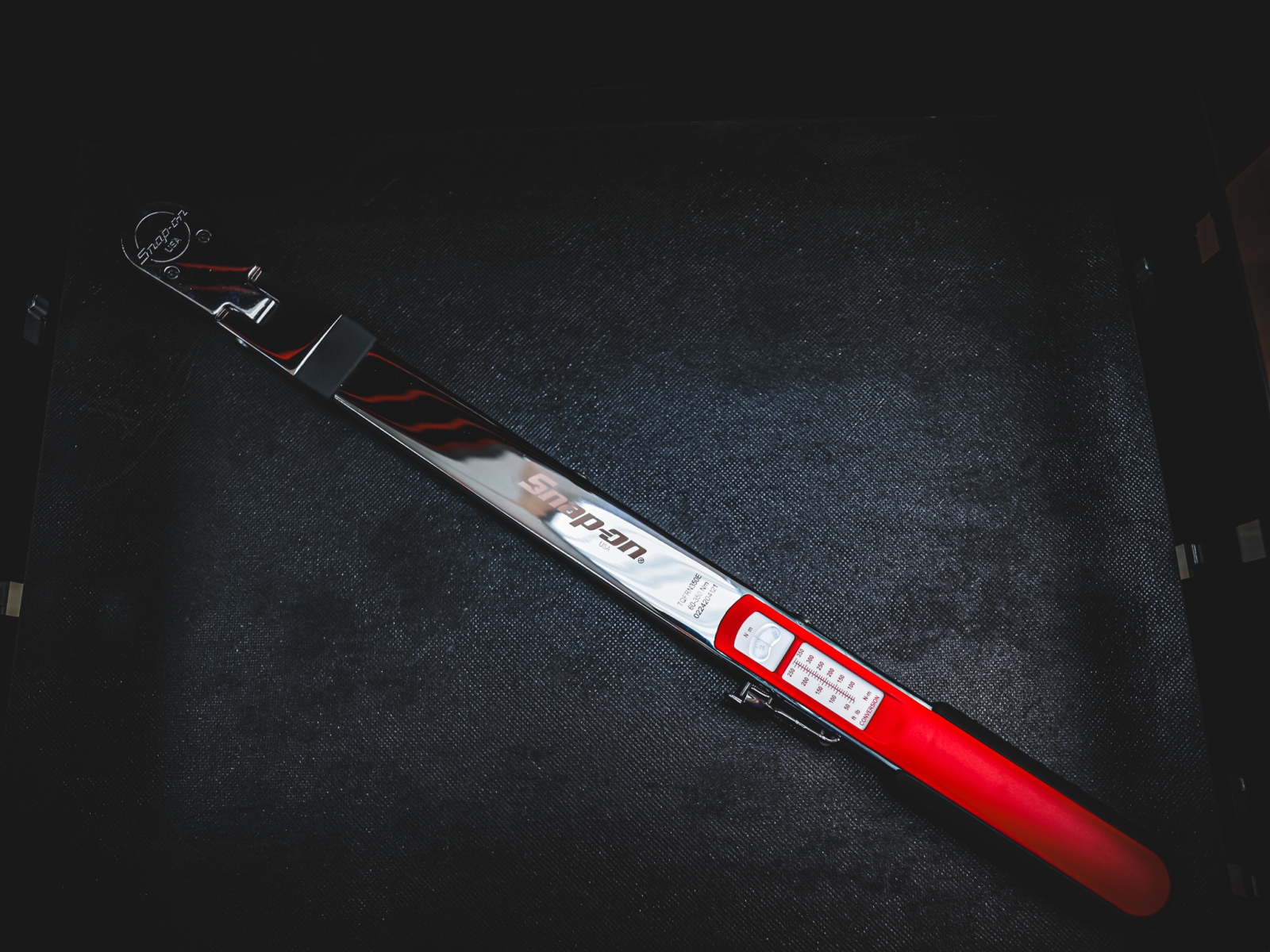

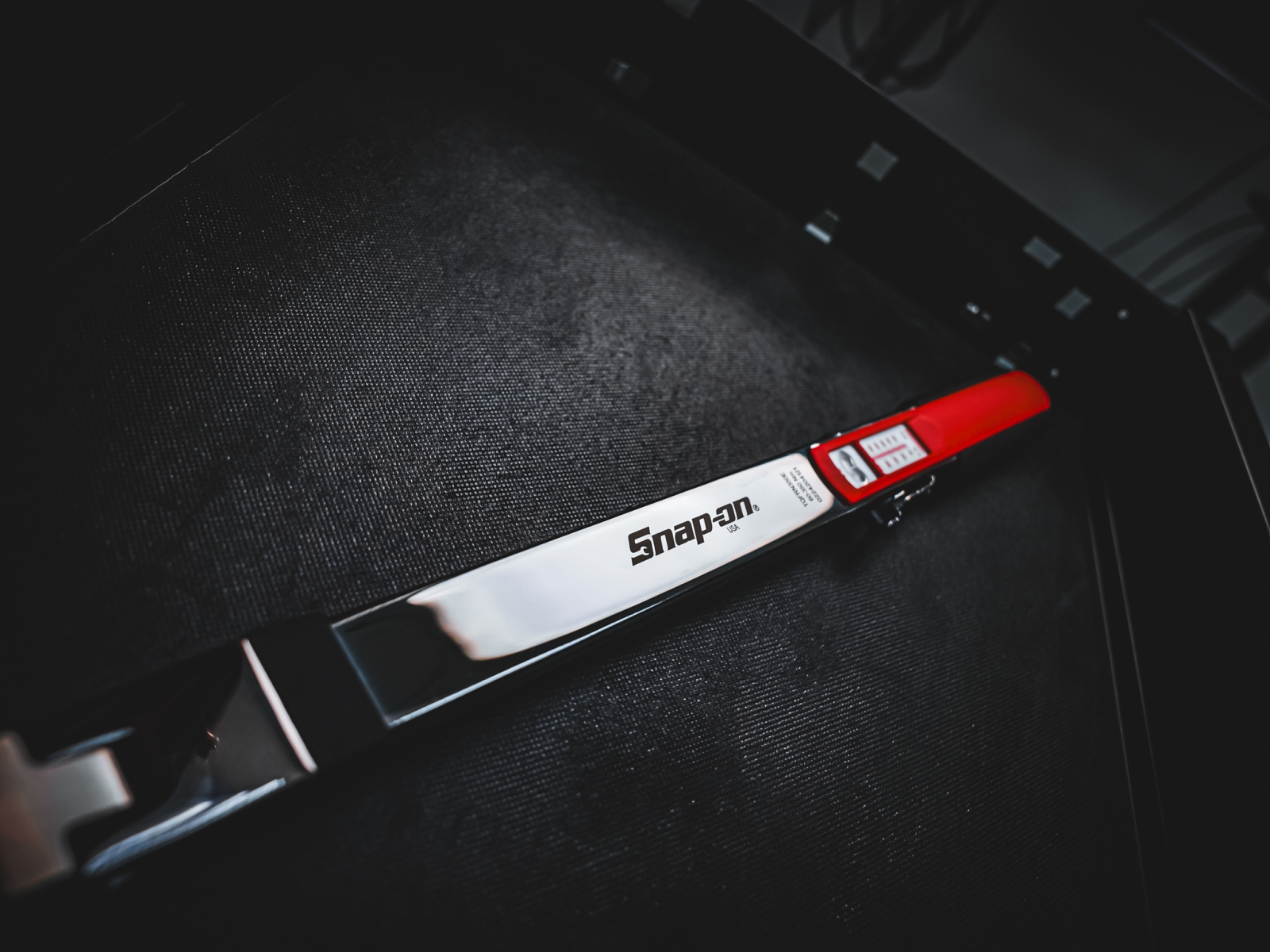

Split Beam 扭力扳手,中文簡稱為「快速調整扳手(Quick Adjust Wrench)」,廣泛應用於汽車輪胎與車輪安裝等高負荷環境。其設計特色在於快速設定扭力值,且在使用後無需將扭力設定歸零,提升工作效率並減少維護需求。
二、工作原理
Split Beam 扭力扳手是一種基於物理彈性變形原理設計的工具,使用簡單、耐用且不需要重設歸零,深受專業技師喜愛。

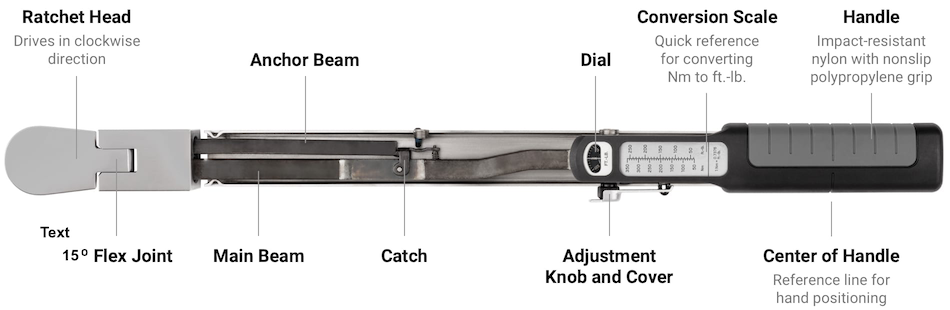

這種扳手相較於「Click Type(棘輪式)」來說結構更加簡單,內部包含兩根金屬梁,並封裝在方形金屬殼體中。
第一根梁 是用來施加扭力的部分,通常也是扳手的手柄。當你對螺栓或螺帽施加力量時,這根梁會根據 胡克定律(Hooke's Law)以可預測且成比例的方式彎曲。
第二根梁 位於扳手頭部,稱為 指示梁(Indicator Beam)。這根梁在施力時不會彎曲,而是保持筆直,並指向手柄上標示刻度的扭力數值。
當工具處於靜止狀態(未施力時),兩根梁是平行的。一旦你開始使用,第一根梁會彎曲,而指示梁保持直線,這樣就能準確讀取施加的扭力值。
(圖片取自網路)
影片0:35起
結構簡單 : 結構簡單,但並不代表性能差。這類扳手自1920年代就開始使用,至今在業界仍相當常見與實用。

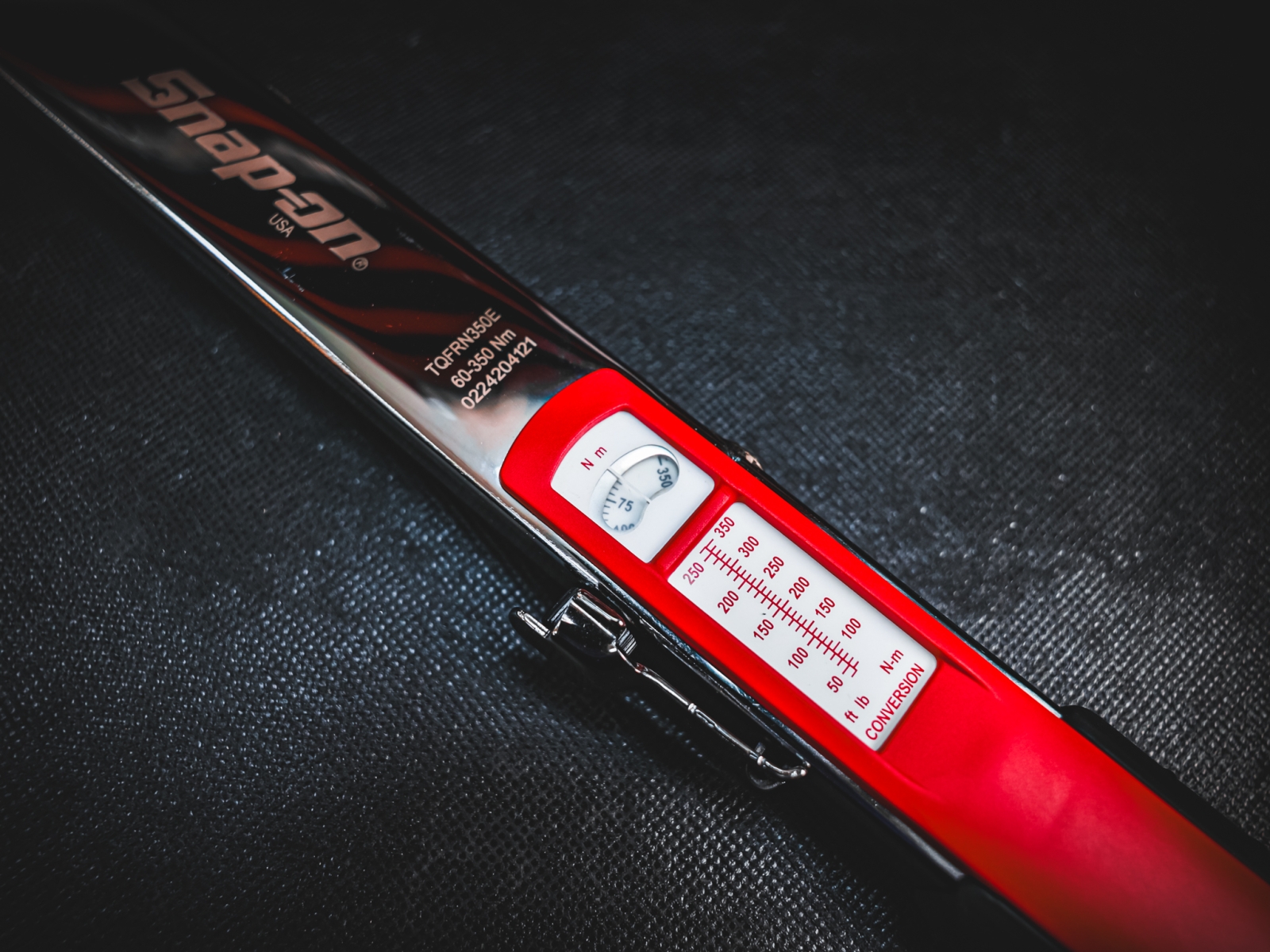

快速調整扭力值 : 扳手側邊設有調整旋鈕與保險鎖,可以在幾秒鐘內快速改變所需的扭力值,且避免誤觸變動。這一點是專業技師最喜歡的特點之一。
不需要歸零 : 與 Click Type 不同,它不使用內部彈簧機構,所以在使用完後無需「歸零」設定,能節省時間並避免誤差。
高精度與穩定性 : 結構簡單,長期使用下仍能保持高度的精度。
耐用性高:金屬結構堅固,適合重複性高的專業作業環境。
單向操作:設計上僅支援順時針方向施力,適用於大多數應用情境。(但不可以逆向鎖附避免損壞)
四、應用範圍
Split Beam 扭力扳手特別適合以下情境:
汽車維修:如引擎組裝、懸吊系統調整等需高精度扭力的作業。
機械裝配:需要長時間、重複性施力的工業環境。
專業維修:對工具精度與耐用性有高要求的專業技師。
五、使用建議
僅用於施加扭力:避免使用扳手來鬆開螺絲,以防損壞內部機構。
定期校正:建議每年或每 5,000 次使用後進行一次校正,以確保精度。
正確存放:使用後應將扳手存放於乾燥的保護盒中,避免受潮或撞擊。
總結:
Split Beam 扭力扳手設計結構簡單,且具備專業需求所需的穩定與實用功能。它讓技師在工作中能更快速地調整設定、提高效率,又不需擔心彈簧疲勞或校準問題,是非常經典且可靠的工具選擇。
若你經常需要快速換值、多工處理,Split Beam 是值得考慮入手的一把好工具。
