產品知識
2025.06.14 (六)

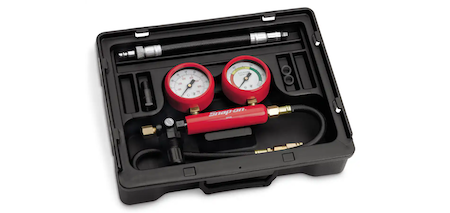

Snap-on EEPV509 氣缸洩漏測試儀

Snap-on EEPV509 是一款專業診斷工具，用於通過測量氣缸洩漏來評估引擎的健康狀況。它適用於國內和進口的汽油引擎，廣受汽車專業人士和 DIY 愛好者的青睞，因其準確性和可靠性而聞名。主要規格包括：



  • 輸入壓力表：顯示輸入空氣壓力（0–100 PSI 或 0–700 kPa，增量為 2 PSI/20 kPa），用於精確的測試設置。
  • 氣缸洩漏表：以輸入壓力的百分比顯示洩漏量，分為三個區域：低（LOW）、中（MODERATE） 和 高（HIGH）。
  • 接頭軟管：包括 14 mm長螺接頭軟管，用於火星塞螺紋，另有可選的 M12 x 1.25 接頭軟管（EEPV5G12L）。
  • 特點：帶壓力釋放按鈕，結構耐用，設計緊湊，便於攜帶。

如何使用 Snap-on EEPV509

使用 EEPV509 需要系統化的步驟以確保結果準確。以下是進行氣缸洩漏測試的逐步指南：

  1. 準備工作：
    • 確保引擎處於工作溫度，以模擬實際運行條件。
    • 拆下火星塞
    • 將待測氣缸的活塞設置到壓縮行程的上止點（TDC），以關閉進氣門和排氣門。
    • 禁用點火系統和燃油供應，以防止意外啟動。

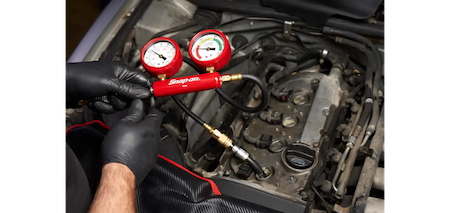

  2. 設置：
    • 將 EEPV509 連接到帶有壓力調節的空氣壓縮機（通常為 80–100 PSI）。
    • 將適當的接頭軟管安裝到待測氣缸的火星塞孔中。
    • 將測試儀的軟管連接到接頭軟管。

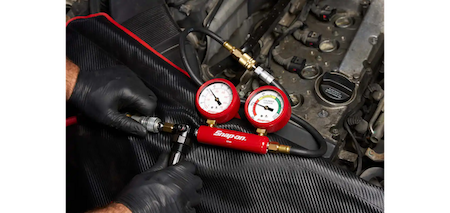

  3. 測試：
    • 打開 EEPV509 上的調節器，向氣缸供應空氣。
    • 觀察輸入壓力表，確保其符合推薦壓力（通常為 80–100 PSI）。
    • 閱讀氣缸洩漏表，顯示空氣從氣缸洩漏的百分比。儀表的區域指示如下：
      • 低（0–20%）：氣缸健康，洩漏量極小。
      • 中（20–40%）：存在一定磨損，需進一步檢查。
      • 高（40%以上）：顯著洩漏，可能由活塞環磨損、閥門損壞或缸蓋墊片失效引起。
    • 傾聽洩漏空氣的聲音以確定洩漏來源：
      • 進氣歧管：進氣門洩漏。
      • 排氣系統：排氣門洩漏。
      • 曲軸箱：活塞環或氣缸壁磨損。
      • 散熱器/冷卻系統：缸蓋墊片失效。
  4. 記錄與比較：
    • 測試每個氣缸並記錄洩漏百分比。
    • 比較各氣缸的結果以識別不一致性。顯著差異可能表明特定氣缸存在問題。
  5. 測試後：
    • 使用壓力釋放按鈕釋放壓力。
    • 斷開測試儀並重新組裝發動機部件。

實際應用的分析

EEPV509 是一款多功能工具，適用於診斷多種發動機問題。以下是其在不同場景中的使用分析：

  1. 診斷發動機性能問題：
    • 症狀：動力損失、怠速不穩或點火失敗。
    • 應用場景：EEPV509 可識別性能不佳是否由壓縮損失引起，例如活塞環磨損、閥門洩漏或缸蓋墊片破裂。例如，曲軸箱內的高洩漏表明活塞環磨損，而排氣系統中的空氣表明排氣門問題。
    • 優勢：精確定位壓縮損失的來源，相比僅測量壓力的壓縮測試，節省時間。
  2. 購買二手車前的檢查：
    • 應用場景：評估二手車時，EEPV509 可通過檢查各氣缸的洩漏一致性來評估發動機健康狀況。某個氣缸的洩漏顯著高於其他氣缸可能預示昂貴的維修。
    • 優勢：提供量化數據（洩漏百分比）和定性反饋（洩漏空氣的聲音），實現全面評估。
  3. 維護與調校：
    • 應用場景：在發動機重建或性能調校期間，EEPV509 確保新安裝的部件（例如閥門、活塞環）密封良好。
    • 優勢：雙儀表系統和百分比洩漏顯示便於驗證維修效果，確保最佳發動機性能。
  4. 專業維修店使用：
    • 應用場景：在汽車維修店中，EEPV509 用於日常診斷和客戶報告。其耐用性和準確性使其適用於高頻使用。
    • 優勢：Snap-on 品牌以品質著稱，工具的緊湊箱體增強了移動技師的便攜性。

EEPV509 的優勢

  • 準確性：雙儀表提供精確的輸入壓力和洩漏讀數，帶有清晰的高/中/低區域，便於快速解讀。
  • 多功能性：兼容大多數汽油引擎（國內和進口），並包括多種火星塞孔尺寸的接頭軟管。
  • 易用性：壓力釋放按鈕和簡單的設置使其對專業人士和 DIY 愛好者都方便使用。
  • 耐用性：秉承 Snap-on 高品質、長壽命工具的聲譽，通常提供材料和工藝缺陷的保修。
  • 便攜性：配備耐用的黑色保護盒，便於存儲和運輸。



局限性與注意事項

  • 學習曲線：雖然易於使用，但解讀結果（例如通過聲音識別洩漏來源）需要一定經驗，特別是對初學者。
  • 僅限汽油發動機：該工具專為汽油引擎設計，未配備額接頭軟管時可能不適用於柴油引擎。
  • 冷卻液洩漏誤解：一些來源錯誤地將 EEPV509 描述為冷卻液洩漏檢測器，但其專為氣缸洩漏設計。用戶應明確其用途以避免混淆。



有效使用的建議

  • 校準輸入壓力：始終確保輸入壓力一致（例如 80 PSI），以避免結果偏差。
  • 測試多個氣缸：比較所有氣缸的洩漏情況可更清楚地了解發動機健康狀況。
  • 結合其他診斷工具：將 EEPV509 與壓縮測試或內視鏡檢查結合使用，以進行全面診斷。
  • 工具維護：定期檢查軟管和接頭是否有磨損，以確保讀數準確。



國內應用廠商：

AEON 宏佳騰

摩托車店

汽修店
